저항하는 화학물질은 핵심 태양 케이블, XLPE 절연제 태양 DC 케이블 10mm2를 골라냅니다

제품 상세정보

원래 장소: 중국

인증: TUV/CE/CQC/ISO9001

모델 번호: PV1-F 1x10mm2

지불과 운송 용어

최소 주문 수량: 100m

가격: negotiable

포장 세부 사항: 100m/roll의 판지 당 2개의 목록, 판지 크기: 42*42*22cm는 또한 고객 요구에 따라 포장합니다

배달 시간: 3-15days

지불 조건: L/C, T/T, 서부 동맹

공급 능력: 일 당 70000 미터

최상의 가격을 얻으세요
지금 연락하세요
사양
강조하다:

두 배에 의하여 격리되는 단 하나 핵심 케이블

,

핵심 전기 케이블을 골라내십시오

Product name:
10mm² DC Solar Cable
Insulation Material:
XLPE
Conductor:
Tinned Copper
Construction:
80/0.4mm
Thickness:
0.8mm
Resistance::
1.95 Ω/km (MAX. at 20℃)
Cable OD:
.3mm
Color:
Black or Red
Product name:
10mm² DC Solar Cable
Insulation Material:
XLPE
Conductor:
Tinned Copper
Construction:
80/0.4mm
Thickness:
0.8mm
Resistance::
1.95 Ω/km (MAX. at 20℃)
Cable OD:
.3mm
Color:
Black or Red
설명
저항하는 화학물질은 핵심 태양 케이블, XLPE 절연제 태양 DC 케이블 10mm2를 골라냅니다



TUV CE 단심 태양광 XLPE 케이블 10mm2 PV 25년 보증 1000V AC 1800V DC



PV 태양광 케이블 DC 태양광 전원 케이블 구조:



도체: 클래스 5 유연한 주석 도금 구리 도체
절연: 할로겐 프리 가교 화합물
외피: 할로겐 프리 가교, 난연성 화합물, 검정색



PV 태양광 케이블 DC 태양광 전원 케이블 적용



이 케이블은 고도의 기계적 요구 사항과 극한의 기상 조건에서 건물 및 장비의 내부 및 외부에서 태양광 시스템 구성 요소를 연결하도록 설계되었습니다.

PV 태양광 케이블 DC 태양광 전원 케이블 표준

DIN EN 50618



내화 성능: IEC 60332-1

저연 배출: EN/IEC 61034-2
EN 50525-1, 부록 B에 따른 할로겐 프리
EN 50267-2-2, IEC 60754-2에 따른 가스 부식성 감소
PV 태양광 케이블 DC 태양광 전원 케이블 기술적 특성:
작동 전압: AC: 600/1000V DC: 1800V



최대 전압: 1.8KV


시험 전압: 6.5kV AC
작동 온도: -40-90 º C
굽힘 반경:
고정: 전체 직경의 4배
굴곡: 전체 직경의 5배
최대 도체 온도: 120º C
단락 최대 도체 온도: 250°C
절연 저항: 10 MΩ x km
코어 수×공칭 단면
스트랜딩 수



공칭 도체 직경 공칭 절연 두께 공칭 외피 두께 공칭 전체 직경 공칭 중량 No.×mm2 -
mm mm 1×1.5 1×1.5 1×1.5 1×1.5 30/0.25
1.58 0.7 0.8 10.2 130 1×2.5 50/0.25
2.04 0.7 0.8 10.2 130 1×4.0 56/0.30
2.59 0.7 0.8 10.2 130 1×6.0 84/0.30
3.17 0.7 0.8 10.2 130 1×10 80/0.40
4.07 0.7 0.8 10.2 130 1×16 120/0.40
5.22 0.7 0.9 10.2 14 1×25 199/0.40
6.51 0.9 1 14 16.3 1×35 279/0.40
7.71 0.9 1.1 14 20.8 1×50 396/0.40
9 1 1.2 16.3 22.8 1×70 360/0.50
10.8 1.1 1.2 20.8 22.8 1×95 475/0.50
12.6 1.1 1.3 20.8 1220 1×120 608/0.50
14.2 1.2 1.3 22.8 1220 1×150 756/0.50
15.8 1.4 1.4 1510 1510 1×185 925/0.50
17.4 1.6 1.6 1850 1850 1×240 1221/0.50
20.4 1.7 1.7 2400 2400 특징: 1) 전자빔 가교 재료는 고온에서도 녹거나 흐르지 않으며, 내열성, 내한성, 내마모성, UV 저항성, 오존 및 가수 분해에 강합니다.



2) 이 케이블은 태양광(PV) 패널 간 및 패널에서 인버터로의 상호 연결 수단을 제공합니다.


3) DC 전압에서 작동하며 노출된 조건에서 긴 수명을 제공합니다.
이름
PV 케이블



제품 설명 실내 및 실외 태양광 설치, 전기 설치, 실내 및 실외, 폭발 위험 지역, 공장, 산업 및 농업 산업에서 널리 사용됩니다.
제품 특징 할로겐이 없는 저연, 우수한 내한성, 자외선, 오존 저항성 및 내후성.
난연성, 절단 저항 및 관통 저항. 케이블 보호 수준 Ⅱ 수준.
150 °C 태양광 케이블 방사선을 절연 재료로 사용하고, 할로겐 프리 난연제는 할로겐 프리, 무독성 변성 폴리에틸렌 얇은 헝징 수지를 주 원료로 사용하며, 할로겐 프리, 무독성, 난연제, 열 안정제, 연기 제거제, 방부제, 비료 등을 첨가하여 할로겐, 중금속, 인을 포함하지 않습니다.
ROHS를 준수하며 침지 후 절연 저항이 작습니다.
전기적 특성
1. DC 저항: 20 °C에서 완성된 케이블의 전도성 와이어 코어 DC 저항은 5.09 Ω/km를 초과하지 않습니다.
2. 절연 저항: 20 °C에서 완성된 케이블의 절연 저항은 1014 Ω. Cm 이상이어야 하며, 90 °C에서 완성된 케이블의 절연 저항은 1011 Ω. Cm 이상이어야 합니다. 3. 외피 표면 저항: 완성된 케이블 외피 표면의 저항은 109 Ω 이상이어야 합니다.
케이블 구조
도체: 주석 도금 구리선 2.5, 4, 6, 10, 16 mm ^ 2 PV1 - F
18, 16 및 14, 12, 10, 8, 6, 4, 2 mm ^ 2 PV 와이어 절연: > 0.5mm 두께의 저연 및 할로겐 재료로 고객의 지정된 제한을 충족합니다.
외피: 저연 및 할로겐 프리 재료 두께 > 0.5mm.
상세 매개변수
주위 온도: - 40 °C ~ + 90 °C
도체의 최고 온도: 120 °C (단락 온도에서 5초 허용 200 °C) 제한 전압: AC0.6/1kv dc1.8kv.
자주 묻는 질문:
1. 견적은 언제 받을 수 있습니까?



문의를 받은 후 24시간 이내에 가격을 매우 급하게 받으려면 케이블에 대한 완전한 사양을 제공하기 위해 전화해 주십시오. 가격은 곧 계산됩니다.



2. 배송은 얼마나 걸립니까?
일반적으로 결제 후 3-4 영업일 이내이며, 주로 수량에 따라 다릅니다.

3. 지불 조건은 무엇입니까?

T/T(은행 송금), L/C를 받습니다.
4. 맞춤형 주문을 수락하십니까?

예, 그렇습니다.
5. OEM 및 ODM을 제공합니까?

예. OEM 및 ODM을 사용할 수 있습니다.

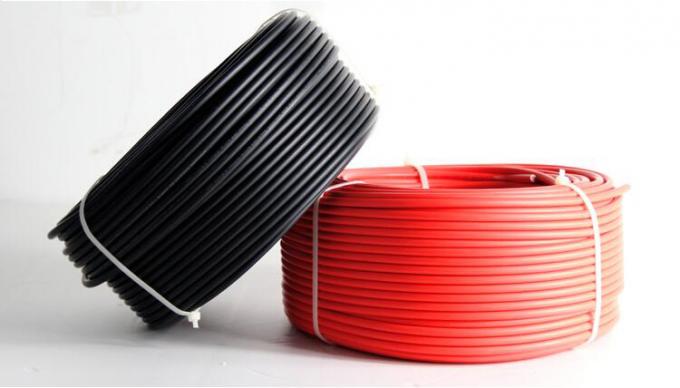

10mm² 사진
