제품 상세정보
원래 장소: 중국
브랜드 이름: Pntech
인증: TUV/CE/ISO9001
모델 번호: DC-00
지불과 운송 용어
최소 주문 수량: 1set
가격: Negotiation
포장 세부 사항: 100sets/polybag 500sets/carton 39x39x22cm
배달 시간: 3-10days
지불 조건: L/C, T/T, 서부 동맹
공급 능력: 일 당 5000pairs
상품 이름: |
태양 PV 연결관 케이블 |
케이블 전압: |
AC 0.6/1KV DC1800V |
정격 전압: |
1000VDC |
보호도: |
IP67 |
정격 현재:: |
30A |
접촉 저항: |
≤5mΩ |
상품 이름: |
태양 PV 연결관 케이블 |
케이블 전압: |
AC 0.6/1KV DC1800V |
정격 전압: |
1000VDC |
보호도: |
IP67 |
정격 현재:: |
30A |
접촉 저항: |
≤5mΩ |
항발화성 EN50618 20m은 길이 6 밀리미터 태양 전지판 연장 케이블을 특화했습니다
태양 케이블 설명서
OEM을 받아들입니다. 우리는 또한 당신의 교육에 따라 더 케이블을 설계할 수 있습니다, 색깔, 상술, 우리의 케이블의 길이와 연결기가 고객들에 의해 맞춤화될 수 있습니다 ;
우리는 연결된 연결기와 더불어 더 케이블에 더 케이블을 제공할 수 있습니다 ;
우리는 선택하는 원자재를 채택합니다, 자사 제품이 고급 품질, 경쟁력있는 가격, 즉시 인도에 있습니다 ;
TUV PV 케이블 비연소 케이블
A. 애플리케이션 :이중 절연, 일렉트론-빔은 광전지의 동력화차를 위한 연결된 케이블을 넘습니다.
구조 :toVDE0295/IEC60228,Class5를 부합시킨 주석 도금 구리
비. 물질 특성 / 표준 :
1. 파이어-레지스턴트 성능 :IEC60332-1.
2. 연기 방출 :IEC61034 ;EN50268-2
3. 저연소 로드 :DIN51900
4. 승인 :TUV2PfG 1169/08.2007 PV1-F.
5. 적용 규격 :UNE211 23 ;UNE20.460-5-52, 소형 트럭 C 32-502
연결기
1. 연결기는 인네 노브 타입과 달의 터치를 채택합니다.
2. 더 쉽고 믿을 만한 오토록 실행 연결.
3. 유명한 인물은 대부분의 현장 설치에게 어울립니다.
4. 빨리 연결기에.
5. 물은 먼지를 방수 처리하고 방지합니다.
6. 장수.
이름 | 태양 케이블 | |
연결기 | 연결기 이름 | 태양 연결기 |
정격 전류 | 30A | |
정격 전압 | 1000V DC | |
과전압 범주 | CATIII | |
보호도 | IP67 | |
불꽃 클래스 | UL94-V0 | |
안전성 클래스 | II | |
온도 범위 | -40C ~ +110C | |
삽입력 / 인출력 | ≤50N/≥50N | |
전선 / 케이블 | 케이블 게이지 | 16AWG,14AWG,12AWG,10AWG, (1.5MM2-6mm2) |
케이블 컨덕터 | 주석 도금 구리 또는 나동선 | |
케이블 색 | Red&Black | |
케이블 절연 | XLPE | |
케이블 길이 | 선택적인 0.1m-10m | |
기능 | UV 저항하, 유가에 대한 고저항체, 그리스, 산소와 오존, 미생물 저항, 높은 웨어와 마모 저항력 | |
온도 범위 | -40C ~ +90C | |
OEM / ODM | Yes.Offered. | |
제품 보증서 시간 | 환불 제도 : 한 달의 절반 이내에 공급하세요. | |
보증 : 1년이요.. |
조립 지침
자기 조립법, 부품과 다른 도구 동안 말해진 그것들은 사용되거나 여기의 묘사된 준비와 조립 지침이 무시당하면 안전과 기술 데이터의 순응성 어느쪽도 보증될 수 없습니다.
전기 쇼크에 대한 보호를 위해, 모여지거나 해체되는 동안 PV 연결기는 전원 공급기로부터 고립되어야 합니다
최종 생성물은 전기 쇼크로부터 보호를 제공하여야 합니다
로드 하에 마개를 뽑는 것 :과소 부하동안 PV 플러그 연결은 전류가 끊어지지 않아야 합니다.그들은 DC / 교류 변환기를 끄거나 AC 회선 방해기를 깸으로써 무부하 상태에 위치할 수 있습니다.미달 전압이 허용되는 동안 플러깅과 언플러깅
분리된 연결기는 밀봉 캡으로 때와 물로부터 보호되어야 합니다.
플러그된 부분은 방수 IP67입니다
평행하게 배선용 태양 정비된 모듈 : 병렬 와이어는 양극성 도선이 함께 연결되고 음극성 도선이 함께 연결되에게 요구합니다. 전압 상수를 유지하는 동안 이 방법은 MAX 출력 (Imp)에 전류를 증가시킬 것입니다. 예를 당신의 모듈이 8 amps Imp와 18 볼트 프머피에 대해 평가된다고 말하도록 합시다. 만약 당신이 평행하게 그들 중 둘을 연결시키면, 당신의 전체 amps가 16 amps Imp이고 전압이 18 볼트 프머피에 남아 있을 것입니다. 평행하게 2 또는 더 많은 모듈을 배선할 때, 당신은 약간의 추가 장비를 필요로 할 것입니다. 만약 당신이 2 모듈만을 사용하고 있다면, 가장 쉬운 방법은 태양 다중 지류 연결기를 사용하는 것입니다. 당신은 분명히 함께 2 숫놈 커넥터 또는 2 암놈 커넥터를 연결시킬 수 없고 따라서 우리가 그것을 이루기 위해 다중 지류 연결기를 사용합니다.
이익을 얻으세요 :
단순하고, 빠르고, 안전하고 효과적인 오우는 집회를 전송했습니다
오우는 독립적으로 발달하고, 혁신적이 설계하고 직접적으로 연결기에 적응할 수 있는 독립적 지적 소유권을 가집니다
오우 높은 기계적 내구성
다음을 운반하는 오우고 전류와 전압30A,1000VDC
오우 낮은 전이 저항
오우 혁신적 봉인한, 방수, 방진 디자인 :IP68
오우 우수한 플라스틱 물질, UL 94-V0, 넓은 온도 영역 :날과 오래된 야외 응용을 위한 UV 반대자인 90' C에 대한 -40' C
TUV에 의해 승인받은 오우
FAQ :
1. 언제 나는 인용을 얻을 수 있습니까?
당신이 가격이 더 케이블에 대해 완전한 상술을 주기 위해 미안하지만, 우리를 부르게 하도록 매우 긴급한 면, 문의를 받는 24 시간 이내에. 가격은 곧 산정될 것입니다.
2. 배달에 대하여 얼마나 오래?
보통 주로 양에 따른, 지불 뒤에 있는 3-4 근무일 이내에.
3. 당신의 지불 기간이 무엇입니까?
우리는 전신환 (은행 이체), L/C (신용장)을 받아들입니다
4. 당신은 맞춤 주문을 받아들입니까?
네 그래요.
5. 당신은 OEM과 ODM을 제공합니까?
예. OEM과 ODM은 이용 가능합니다.

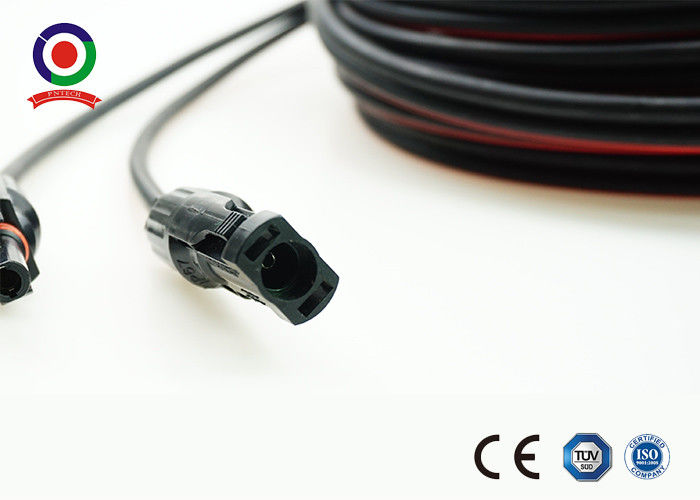

태양 PV 커넥터 케이블의 그림
