제품 상세정보
원래 장소: 중국
인증: ISO9001/TUV/CE
모델 번호: H1Z2Z2-K 1x6mm2
지불과 운송 용어
최소 주문 수량: 200m
가격: negotiable
포장 세부 사항: 200m/roll, 400m/carton
배달 시간: 3-10days
지불 조건: L/C, T/T
공급 능력: 일 당 70000m
제품 이름: |
PV DC 태양 케이블 6mm2 |
AC 전압: |
600/1000V |
HS 코드: |
8544492100 |
색상: |
검정 또는 빨강 |
무게: |
95 킬로그램 / 킬로미터 |
포장: |
200M/ROLL |
제품 이름: |
PV DC 태양 케이블 6mm2 |
AC 전압: |
600/1000V |
HS 코드: |
8544492100 |
색상: |
검정 또는 빨강 |
무게: |
95 킬로그램 / 킬로미터 |
포장: |
200M/ROLL |
6mm2 1000V AC TUV 2pfg1169 인증 이중 절연 PV DC 태양광 케이블 XLPE
사양
도체: 주석 도금 구리, VDE0295/IEC60228, Class5에 따름
절연: 전자빔 가교 폴리올레핀 공중합체 TUV 2PfG/1169
피복: 전자빔 가교 폴리올레핀 공중합체 TUV 2PfG/1169
공칭 전압: AC 600/1000V DC 1000/1800V
특성: 내열성 난연성, UV/오존/가수분해/내후성
피복 색상: 검정색 또는 고객 요구 사항에 따름
온도 등급: 45°C ~ +125°C -40°F ~ +257°F
주위 온도: 25년(TUV) -40°C ~ +90°C -40°F ~ +194°F
최대 단락 온도: 280°C, +536°F
굽힘 반경: 고정 설치 > 4X 가끔 이동 > 5X
| 크기 | 단면 | 도체 구조 | 외경 | 최대 DC | 정격 | 정격 |
| 20℃에서의 저항 | 전압 | 전류 | ||||
| mm² | mm | mm | Ω/km | V DC | A | |
| 1 x 2.5mm² | 2.5mm² | 49 x ∅0.25 | 5.4 | 8.06 | 1000/1500 | 30A |
| 1 x 4.0mm² | 4.0mm² | 56 x ∅0.285 | 6.1 | 4.97 | 1000/1500 | 50A |
| 1 x 6.0mm² | 6.0mm² | 84 x ∅0.30 | 7.1 | 3.52 | 1000/1500 | 70A |
| 1 x 10.0mm² | 10.0mm² | 80 x ∅0.40 | 8.5 | 2.12 | 1000/1500 | 95A |
응용 분야:
높은 기계적 요구 사항과 극한의 기상 조건에서 건물 내부 및 외부의 태양광 시스템 구성 요소를 연결하도록 특별히 설계되었습니다.
영구 설치용.
이름
| PV 케이블 | 제품 설명 |
| 실내 및 실외 태양광 설치, 전기 설치, 실내 및 실외, 폭발 위험 지역, 공장, 산업 및 농업 산업에서 널리 사용됩니다. | 제품 특징 |
| 저연기 무할로겐, 우수한 내한성, 자외선, 오존 저항성 및 내후성. | 난연성, 절단 저항 및 관통 저항. |
| 케이블 보호 수준 Ⅱ 수준. | |
| 150℃ 태양광 케이블 방사선을 절연 재료로 사용하고, 할로겐 프리 난연제는 할로겐 프리, 무독성 변성 폴리에틸렌 박형 헝징 수지를 주원료로 사용하며, 할로겐 프리, 무독성, 난연제, 열 안정제, 연기 제거제, 방부제, 비료 등을 첨가하여 할로겐, 중금속, 인을 포함하지 않습니다. | |
| ROHS를 준수하며, 침지 후 절연 저항이 작습니다. | |
| 전기적 특성 | |
| 1. DC 저항: 20℃에서 완성된 케이블의 전도성 와이어 코어 DC 저항은 5.09 Ω/km를 초과하지 않습니다. | 2. 절연 저항: 20℃에서 완성된 케이블의 절연 저항은 1014 Ω. Cm 이상이어야 하며, 90℃에서 완성된 케이블의 절연 저항은 1011 Ω. Cm 이상입니다. |
| 3. 피복 표면 저항: 완성된 케이블 피복 표면의 저항은 109 Ω 이상이어야 합니다. | |
| 케이블 구조 | |
| 도체: 주석 도금 구리선 2.5, 4, 6, 10, 16 mm2 PV1 - F | 25, 16 및 10, 6, 4, 2.5 mm2 PV 와이어 |
| 절연: > 0.5mm 두께의 저연기 및 할로겐 재료로, 고객의 지정된 제한을 충족합니다. | |
| 피복: 저연기 및 할로겐 프리 재료 두께 > 0.5mm. | |
| 상세 매개변수 | |
| 주위 온도: - 40℃ ~ + 90℃ | 도체의 최고 온도: 120℃ (단락 온도 200℃에서 5초 허용) |
| 제한 전압: AC0.6/1kv dc1.8kv. | |
| (2.5mm2, 6mm2, 10mm2 및 16mm2의 단심선과 이중심선도 생산합니다. |
필요한 경우 직접 문의하십시오)

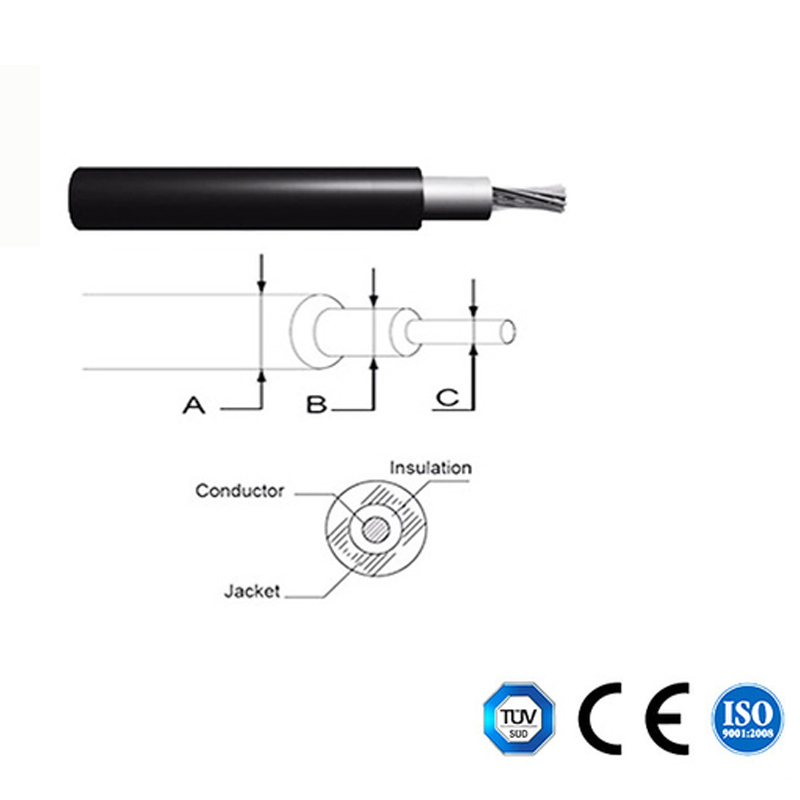

PV DC 태양광 케이블 6mm2 사진
