제품 상세정보
원래 장소: 중국
브랜드 이름: Pntech
인증: CE/ISO9001
모델 번호: PV004-T5
지불과 운송 용어
최소 주문 수량: 1개 세트
가격: Negotiation
포장 세부 사항: 100sets/polybag 500sets/carton
배달 시간: 3-10DAYS
지불 조건: L/C (신용장), 전신환
공급 능력: 일 당 5000pairs
상품 이름: |
1 태양 전지판 PV 케이블 커넥터에 대한 T 분기 5 |
케이블 크기: |
2.5 4 6mm2 |
정격 전압: |
1000VDC |
보호 급: |
IP67 |
정격 현재:: |
30A |
포장: |
피피 가방 당 1 쌍 |
상품 이름: |
1 태양 전지판 PV 케이블 커넥터에 대한 T 분기 5 |
케이블 크기: |
2.5 4 6mm2 |
정격 전압: |
1000VDC |
보호 급: |
IP67 |
정격 현재:: |
30A |
포장: |
피피 가방 당 1 쌍 |
1 태양 전지판 PV 케이블 커넥터 양씰에 대한 T 분기 5는 태양 전지판을 벨을 울려 부릅니다
그것은 태양 PV 시스템에서 시간 저축과 모듈의 안전한 일련이고 평행한 케이블링을 위해 도움이 됩니다. 이것은 태양 전지판과 태양광 발전용 전지를 위한 케이블 커넥터 (끼워넣기형) 입니다. 이러한 연결기는 모든 광자 우주 태양 전지판과 대부분의 다른 태양 전지판에 연결기를 장착합니다. 이러한 연결기는 어떠한 케이블에도 2.5mm2, 4.0mm2와 6.0mm2 중에 횡단면을 장착합니다. 연결기가 완전히 방수되어서 그들은 어떠한 기상 상태에서 야외에서 사용될 수 있습니다. 안정적 셀프-로킹 시스템은 잠기고 열리도록 쉽게 합니다. 설치는 쉽게 그러나 압착 공구이거나 크림핑 플라이어들이 밀착 부품에 대하여 권고됩니다. 상술 : 정격 전류 : 30A 정격 전압 : 1000V DC 콘택 저항 : ≤ 0.5mΩ 방수 비율 : IP67 불꽃 클래스 : UL94-V0 안전성 클래스 : II 어댑터 케이블 : 2.5 mm2, 4.0mm2, 6.0mm2 전도체 물질 : copper/ 주석 전기 절연체 : PA/ PC 삽입력 : 인출력 ≤ 50N명 : ≥ 50N 작동 온도 : - 40C~ + 105C
| 주요 인자 | |
| 상품 이름 | 분기 접속구 |
| 전압 정격 | ≤DC 1000V |
| 전류 등급 | ≤30A(3.5-6mm2) |
| 오염 정도 | CAT III/2 |
| 정격 전력 | 4000W |
| 방수 수준 | IP67 |
| 쉘 소재 | 저항 material,PP0 |
| 연결 시스템 | 크럼프 연결 |
| 플러그와 연결기의 콘택 저항 | 1MΩ |
| 시험 전압 | DC 6000V(50Hz,1min) |
| 접점 재료 | 구리, Ag는 도금처리했습니다 |
| 불꽃 클래스 | UL94-VO |
| 안전성 클래스 | II |
| 적당한 케이블 | OD4.5-8.5(2.5-6.0mm2) |
| 삽입력 / 인출력 | ≤50N/≥50N |
| 작동 온도 | -40oC~+125oC |
| 내부 물 | 구리 틴 플래팅 |
| 증명서 | CE, 로에스, CCC |
| 접촉 저항 | 0.4mΩ |
| 핀 차원 | Φ4.0mm |
| 연결 시스템 | 크림프 접속 |
| 접점 재료 : | 구리, 주석은 도금처리했습니다 |
장점
1. 저소비
2. 태양열발전시스템을 위한 솔라커넥터
3. 올디 연결은 두배 고정 접속에 의해 했습니다
4. 반노화의 위스디 능력과 아웃코버 위의 자외선 복사에 대한 저항
5. 위스콘베니엔트 설치, 강한 공통성
6. 나쁜 옥외 조건 하에 사용 요구조건을 충족시킵니다
조립 지침
1. 자기 조립법 동안, R&X에 의해 말해진 그것들 외에 부품과 도구는 사용되거나 여기의 묘사된 준비와 조립 지침이 무시당하면 안전과 기술 데이터의 순응성 어느쪽도 보증될 수 없습니다.
2. 전기 쇼크에 대한 보호를 위해, 모여지거나 해체되는 동안 PV 연결기는 전원 공급기로부터 고립되어야 합니다.
3. 최종 생성물은 전기 쇼크로부터의 보호를 제공하여야 합니다.
4. 로드 하에 마개를 뽑는 것 : 과소 부하동안 PV 플러그 연결 무트는 전류가 끊어지지 않습니다. 그들은 DC / 교류 변환기를 끄거나 AC 회선 방해기를 깸으로써 무부하 상태에 위치할 수 있습니다. 미달 전압이 허용되는 동안 플러깅과 언플러깅.
5. 분리된 연결기는 밀봉 캡으로 때와 물로부터 보호되어야 합니다.
6. 플러그된 부분은 방수 IP67입니다

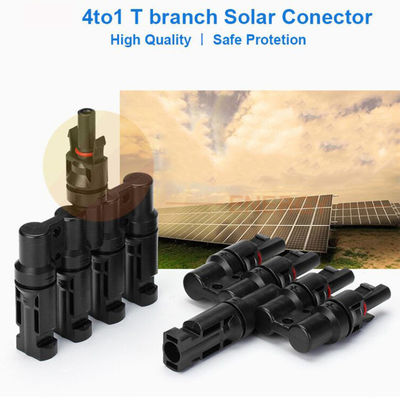

1 태양 전지판 PV 케이블 커넥터에 대한 T 분기 5의 그림
FAQ
1. 언제 나는 인용을 얻을 수 있습니까?
당신이 가격이 연결기에 관한 완전한 상술을 주기 위해 미안하지만, 우리를 부르게 하도록 매우 긴급한 면, 문의를 받는 24 시간 이내에. 가격은 곧 산정될 것입니다.
2. 배달에 대하여 얼마나 오래?
보통 주로 양에 따른, 지불 뒤에 있는 3-4 근무일 이내에.
3. 당신의 지불 기간이 무엇입니까?
우리는 전신환 (은행 이체), L/C (신용장)을 받아들입니다
4. 당신은 맞춤 주문을 받아들입니까?
네 그래요.
5. 당신은 OEM과 ODM을 제공합니까?
예. OEM과 ODM은 이용 가능합니다.
