제품 상세정보
원래 장소: 중국
브랜드 이름: Pntech
인증: TUV/CE/CQC/ISO9001
모델 번호: H1Z2Z2-K 1x4mm2
지불과 운송 용어
최소 주문 수량: 100m
가격: Negotiation
포장 세부 사항: 100m/roll, 통 당 2개 명부, 통 사이즈 : 42*42*22cm은 또한 고객의 요구조건에 따라 포장됩니다
배달 시간: 3-15days
지불 조건: L/C (신용장), 전신환, 웨스턴 유니온
공급 능력: 일 당 70000 미터
상품 이름: |
유연한 와이어 케이블 |
전기 절연체: |
XLPO |
관리인: |
주석 도금 구리 |
구조: |
56/0.28 밀리미터 |
두께: |
0.8 밀리미터 |
저항:: |
5.09 Ω/km (MAX. 20℃에) |
케이블 OD: |
5.8 밀리미터 |
색: |
검정 또는 빨강 |
상품 이름: |
유연한 와이어 케이블 |
전기 절연체: |
XLPO |
관리인: |
주석 도금 구리 |
구조: |
56/0.28 밀리미터 |
두께: |
0.8 밀리미터 |
저항:: |
5.09 Ω/km (MAX. 20℃에) |
케이블 OD: |
5.8 밀리미터 |
색: |
검정 또는 빨강 |
XJPO 전기 구리 코어 플렉시블 와이어 케이블 레드 및 블랙(12AWG 1.5KV)(100M)
전자빔 가교 절연 및 코팅으로 만들어진 케이블;열, 추위, 기름, 마모, 오존, UV 및 날씨에 대한 높은 저항.고전압 및 고사양 태양열 어레이, 설치 및 스트링용 단일 코어 4mm 케이블.최대 1000v DC 및 55A 가능.이중 절연 및 TUV, CE 및 MCS 승인.ON GRID 인버터 시스템에 일반적으로 사용됩니다.
각 단위는 1미터와 같습니다.(예.5를 주문하면 5 x 1m 길이가 아닌 5m 길이를 받게 됩니다)
PV 태양광 케이블 DC 태양광 발전 케이블 적용
이 케이블은 내부 및 외부 태양광 시스템 구성 요소를 연결하도록 설계되었습니다.
높은 기계적 요구 사항과 극한의 기상 조건을 가진 건물 및 장비.
PV 태양광 케이블 DC 태양광 발전 케이블 규격
DIN EN 50618
내화 성능: IEC 60332-1
낮은 연기 방출: EN/IEC 61034-2
EN 50525-1, Annex B에 따른 할로겐 프리
EN 50267-2-2, IEC 60754-2에 따른 가스의 낮은 부식성
PV 태양광 케이블 DC 태양광 발전 케이블기술적 특성:
작동 전압: AC: 600/1000V DC: 1800V
최대 전압: 1.8KV
시험 전압: 6.5kV AC
작동 온도: -40-90ºC
굽힘 반경:
고정: 4 x 전체 직경
굴곡: 5 x 전체 직경
최대도체 온도: 120º C
최대 단락도체 온도: 250°C
절연 저항: 10MΩ x km
| 유형 | 십자가 | 바닷가 | 지휘자 | 지휘자 | 밖의 | 정격 | 정격 | 무게 | |
| 부분 | 설계 | 지름 | 저항 | 지름 | 전압 | 현재의 | |||
| mm² | No.x ø(mm) | mm | Ω /km | mm | VAC/DC | NS | kg/km | ||
| PV-1*1.5mm² | 1.5 | 30x ø 0.25 | 1.6 | 13.5 | 4.8 | 1000/1800 | 30 | 35 | |
| PV-1*2.5mm² | 2.5 | 50x ø 0.25 | 2.0 | 8.21 | 5.3 | 1000/1800 | 41 | 50 | |
| PV-1*4.0 mm² | 4.0 | 56x ø 0.3 | 2.6 | 5.09 | 6.1 | 1000/1800 | 55 | 70 | |
| PV-1*6.0 mm² | 6.0 | 84x ø 0.3 | 3.3 | 3.39 | 7.1 | 1000/1800 | 70 | 95 | |
| PV-1*10.0 mm² | 10.0 | 80x ø 0.4 | 4.4 | 1.95 | 8.5 | 1000/1800 | 98 | 155 | |
| PV-1*16 mm² | 16.0 | 120x ø 0.4 | 5.2 | 1.24 | 10.2 | 1000/1800 | 132 | 230 | |
| PV-1*25mm² | 25.0 | 196x ø 0.40 | 7.4 | 0.795 | 12.0 | 1000/1800 | 176 | 341 | |
| PV-1*35mm² | 35.0 | 276x ø 0.40 | 9.00 | 0.565 | 14.0 | 1000/1800 | 218 | 467 | |
특징:
1) 전자빔 가교 물질은 고온, 내열성, 내한성, 내마모성, 내자외선성, 오존 및 가수분해에 대한 저항성이 높은 조건에서도 녹거나 흐르지 않습니다.
2) 이 케이블은 태양광(PV) 패널과 패널에서 인버터를 상호 연결하는 수단을 제공합니다.
3) DC 전압에서 작동하며 노출된 조건에서 긴 수명을 제공합니다.
| 이름 | PV 케이블 |
| 제품 설명 | 실내 및 실외 태양열 설비, 전기 설비, 실내 및 실외, 폭발이 발생하기 쉬운 지역, 공장, 산업 및 농업 산업에서 널리 사용됩니다. |
| 제품 특징 | 할로겐이 없는 낮은 연기, 좋은 추위, 자외선, 내오존성 및 내후성. |
| 난연성, 절단 저항 및 침투 저항. | |
| 케이블 보호 수준 Ⅱ 수준. | |
| 절연 재료로 150 ℃ 태양 광 케이블 복사를 사용하여 할로겐 프리 난연제는 할로겐 프리, 무독성 변형 폴리에틸렌 얇은 hengjing 수지를 주원료로 할로겐 프리, 무독성, 난연제, 열 안정제를 추가하고 연기를 제거합니다. 에이전트, 비료와 같은 방부제에는 할로겐, 중금속, 인이 포함되어 있지 않습니다. | |
| ROHS에 적합하며 침지 후 절연 저항이 작습니다. | |
| 전기 같은 | 1. dc 저항: 20 ℃에서 완성된 케이블 도선 코어 dc 저항은 5.09 Ω/km보다 크지 않습니다. |
| 2. 절연 저항: 20 ℃에서 케이블의 완성 절연 저항은 1014 Ω 이상이어야 합니다.Cm, 90 ℃에서 완성 된 케이블 절연 저항은 1011 Ω 이상입니다.센티미터 | |
| 3. 피복 표면 저항: 완성된 케이블 피복 표면의 저항은 109Ω 이상이어야 합니다. | |
| 케이블 구조 | 도체: 주석 도금 구리선 2.5, 4, 6, 10, 16 mm ^ 2 PV1 - F |
| 18, 16 및 14, 12, 10, 8, 6, 4, 2mm ^ 2 PV 와이어 | |
| 절연체: > 0.5mm 두께의 낮은 연기 및 할로겐 재료로 고객의 지정된 한계를 충족합니다. | |
| 피복: 연기가 적고 할로겐이 없는 재료 두께 > 0.5mm. | |
| 세부 매개변수 | 주위 온도: - 40 ℃ ~ + 90 ℃ |
| 도체 최고 온도: 120℃ (단락 온도 200℃에서 5초 허용) | |
| 제한된 전압: AC0.6/1kv dc1.8kv. |

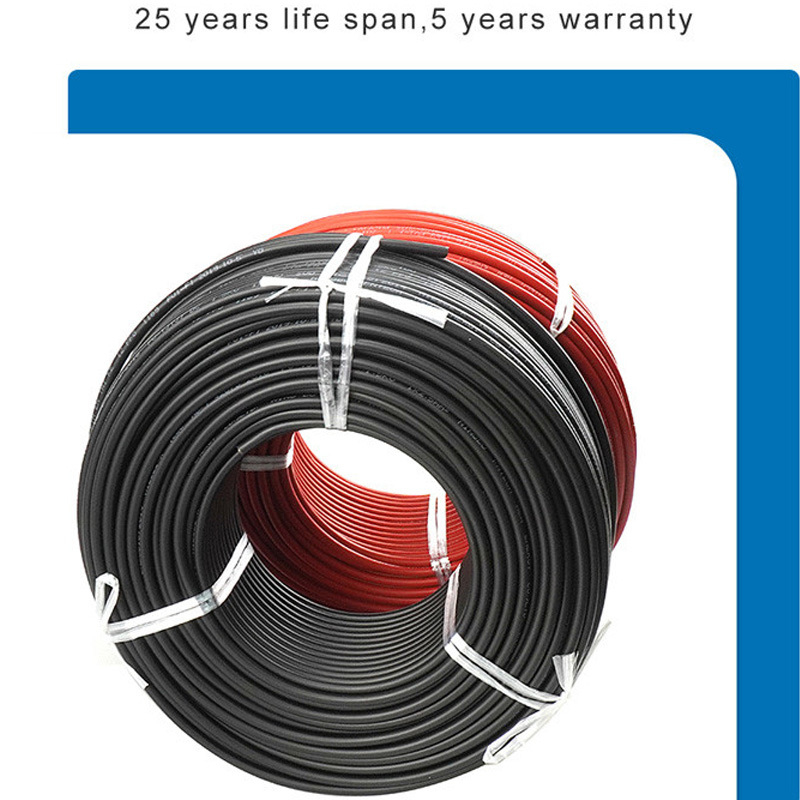

사진 유연한 와이어 케이블
자주하는 질문:
1. 견적은 언제 받을 수 있나요?
문의를 받은 후 24시간 이내에 가격을 확인해야 하는 매우 긴급한 경우
케이블에 대한 완전한 사양을 제공하려면 저희에게 전화하십시오.가격은 곧 계산됩니다.
2. 배달은 얼마나 걸립니까?
주로 수량에 따라 지불 후 일반적으로 3-4 작업 일 이내에.
3. 지불 조건은 무엇입니까?
우리는 T/T(은행 송금), L/C를 받아들입니다.
4. 맞춤형 주문을 수락합니까?
응 우리는 그래.
5. OEM 및 ODM을 제공합니까?
예.OEM 및 ODM을 사용할 수 있습니다.
