연결기 PV와 10 AWG 주석 도금 구리 태양 전지판 확대 케이블선

원래 장소 중국
브랜드 이름 Pntech
인증 TUV/CE/ISO9001
모델 번호 DC-DC
최소 주문 수량 1개 세트
가격 Negotiation
포장 세부 사항 100은 / 폴리 백 500 세트 / 통 39x39x22cm에서 설정합니다
배달 시간 3-10days
지불 조건 L/C (신용장), 전신환
공급 능력 일 당 5000 쌍

무료샘플과 쿠폰을 위해 나와 연락하세요.

왓츠앱:0086 18588475571

위챗: 0086 18588475571

스카이프: sales10@aixton.com

만약 당신이 어떠한 관심도 가지면, 우리가 24 시간 온라인 도움말을 제공합니다.

x
제품 상세 정보
상품 이름 태양 패널 확장 케이블선 시험 전압 6KV
보호도 IP67 정격 전류 30A
콘택 저항 ≤5mΩ 검정색
하이라이트

태양 패널 커넥터 PV

,

10 AWG 태양력 연장 케이블

,

주석 도금 구리 태양 전지판 연장 케이블

메시지를 남겨주세요
제품 설명

태양 연결기 PV와 OT과 10 AWG 태양 전지판 확대 케이블선은 열심히 일합니다



태양 전지판 케이블은 실외 사용을 위해 설계되고, 수분, UV와 내부식입니다.
태양 전지판 케이블은 일반적으로 16, 14, 12와 10 AWG 크기에서 팔립니다. 이 목록으로 제공된 태양 전지판 케이블은 그 넷의 가장 큰 지름인 10 AWG입니다. 대직경 케이블을 사용하는 것 당신의 태양 패널 방식에서 전력 손실을 최소화합니다.

배선은 비바람에 견디고 극한 열에 견디도록 설계되고 춥습니다. 태양 패널 커넥터의 다른 브랜드는 다른 극성을 가지고 있을 수 있습니다. 우리의 제품-m C 4 케이블, 적색 배선 (숫놈 커넥터) = 양전극, 흑피 강선 (암놈 커넥터) = 부극성. 최종적인 접속 전에, 극성이 정확하고 다르다는 것을 확인하고 극성이 역으로 돌려질 수 있습니다.

일반적 특성 : 케이블은 일렉트론-빔 교차 결합 단열재와 코팅으로 만들었습니다 ; 열, 춥, 유가, 찰과상, 오존, UV 날에 대한 고저항체 ;
화재의 경우에 개선된 반응과 함께 . 저발연, 무독성, 자유로운 화염, 난연제 ; 탄력적이고 스트립, 극단적으로 극단적으로 기계적으로 강건한 매우 낮은 간격 조건, 매우 긴 수명에 쉽습니다.



타입 크로스 가닥 관리인 관리인 외부의 평가됩니다 평가됩니다 중량
부문 디자인 지름 저항 지름 전압 경향
mm2 No.x ø (밀리미터) 밀리미터 Ω /km 밀리미터 VAC / DC A Kg / 킬로미터
PV-1*1.5 mm2 1.5 30x ø 0.25 1.6 13.5 4.8 1000/1800 30 35
PV-1*2.5 mm2 2.5 50x ø 0.25 2.0 8.21 5.3 1000/1800 41 50
PV-1*4.0 mm2 4.0 56x ø 0.3 2.6 5.09 6.1 1000/1800 55 70
PV-1*6.0 mm2 6.0 84x ø 0.3 3.3 3.39 7.1 1000/1800 70 95



1. 연결기는 인네 노브 타입과 달의 터치를 채택합니다.
2. 더 쉽고 믿을 만한 오토록 실행 연결.

3. 유명한 인물은 대부분의 현장 설치에게 어울립니다.

4. 빨리 연결기에.

5. 물은 먼지를 방수 처리하고 방지합니다.

6. 장수.



정격 전압 : 1000v
정격 전류 : 22A(2.5mm2), 30A(4mm2,6mm2)
시험 전압 : 6KV(50Hz)
급을 보호하세요 : IP67/IP2X
전기 절연체 : PC/PA/PPO/TPE
접점 재료 : 은도금된 구리
작동 온도 : -40' C~+90' C
안전한 클래스 : 2
불꽃 클래스 : UL94-V0
플러그 커넥터의 콘택 저항 : ≤5mΩ
삽입력 : ≤50N
군력을 철수하세요 : ≥50N
적당한 케이블 : 2.5mm2/4mm2/6mm2(AWG14/12/10)
잠금 장치 : 안에 포착하세요
아니오 생성하세요. DC-DC
정격 전압 TUV 1000V DC
정격 전류 30A
적당한 케이블 가로 지름부 2.5mm2 ~ 10.0mm2 / 14AWG ~ 8AWG
단말기 크기 Φ4.0mm
시험 전압 DC 8KV 1 분
오염 정도 2
보호 클래스 등급 II
단자 재료 주석 도금 구리
콘택 저항 ≤ 5mΩ
전기 절연체 PPO
IP 평가 IP67 (국제전기기술위원회 60529)
탈 출력 ≥ 50N
삽입력 ≤ 50N
시험온도 -40oC~ +85oC
불꽃 클래스 UL94V - 0


조립 지침



자기 조립법, 부품과 다른 도구 동안 말해진 그것들은 사용되거나 여기의 묘사된 준비와 조립 지침이 무시당하면 안전과 기술 데이터의 순응성 어느쪽도 보증될 수 없습니다.

전기 쇼크에 대한 보호를 위해, 모여지거나 해체되는 동안 PV 연결기는 전원 공급기로부터 고립되어야 합니다

최종 생성물은 전기 쇼크로부터 보호를 제공하여야 합니다

로드 하에 마개를 뽑는 것 :과소 부하동안 PV 플러그 연결은 전류가 끊어지지 않아야 합니다.그들은 DC / 교류 변환기를 끄거나 AC 회선 방해기를 깸으로써 무부하 상태에 위치할 수 있습니다.미달 전압이 허용되는 동안 플러깅과 언플러깅

분리된 연결기는 밀봉 캡으로 때와 물로부터 보호되어야 합니다.

플러그된 부분은 방수 IP67입니다


이익을 얻으세요 :



단순하고, 빠르고, 안전하고 효과적인 오우는 집회를 전송했습니다
오우는 독립적으로 발달하고, 혁신적이 설계하고 직접적으로 연결기에 적응할 수 있는 독립적 지적 소유권을 가집니다
오우 높은 기계적 내구성
다음을 운반하는 오우고 전류와 전압30A,1000VDC
오우 낮은 전이 저항
오우 혁신적 봉인한, 방수, 방진 디자인 :IP68
오우 우수한 플라스틱 물질, UL 94-V0, 넓은 온도 영역 :날과 오래된 야외 응용을 위한 UV 반대자인 90' C에 대한 -40' C
TUV에 의해 승인받은 오우

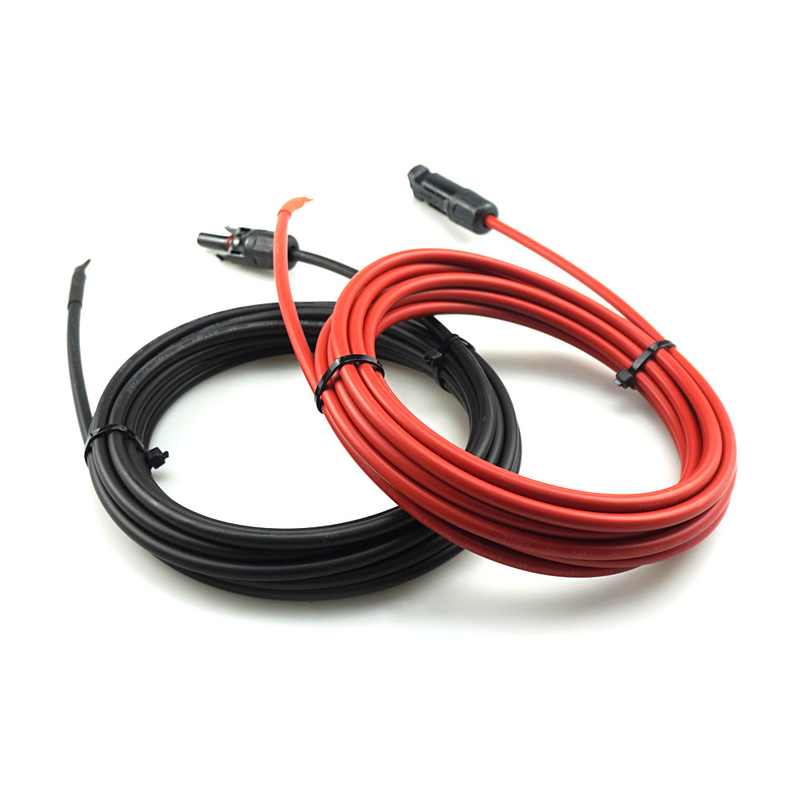

태양 패널 확장 케이블선 그림

연결기 PV와 10 AWG 주석 도금 구리 태양 전지판 확대 케이블선 0
