제품 상세정보
원래 장소: 중국
인증: TUV/CE/ISO9001
모델 번호: DC-00
지불과 운송 용어
최소 주문 수량: 1set
가격: negotiable
포장 세부 사항: 100sets/polybag 500sets/carton 39x39x22cm
배달 시간: 3-10days
지불 조건: L/C, T/T
공급 능력: 일 당 5000pairs
제품 이름: |
태양 전지판 케이블 확장 |
케이블 유형: |
2.5mm2, 4mm2, 6mm2 |
정격 전압: |
1000VDC |
보호 정도: |
IP67 |
정격 전류 :: |
30A |
접촉 저항: |
≤5mΩ |
제품 이름: |
태양 전지판 케이블 확장 |
케이블 유형: |
2.5mm2, 4mm2, 6mm2 |
정격 전압: |
1000VDC |
보호 정도: |
IP67 |
정격 전류 :: |
30A |
접촉 저항: |
≤5mΩ |

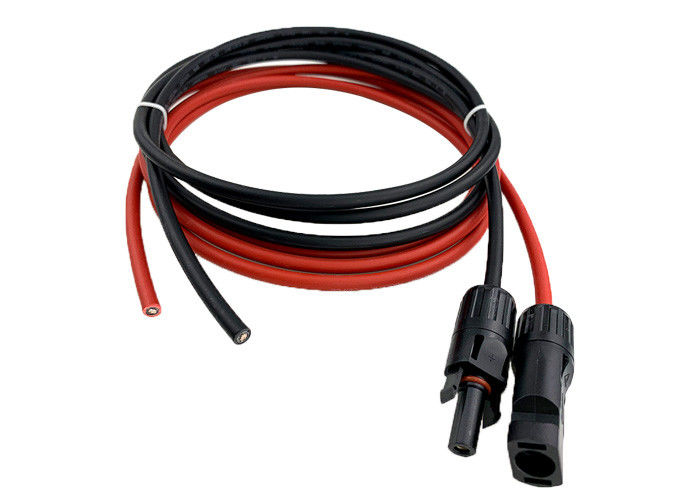

1미터 PV 커넥터 4mm2 암수 태양광 패널 케이블 연장 케이블 하네스
56/.285 (4.0mm2) 주석 처리된 연성 구리
XLPE 절연. 0.6/1KV 코어.
XLPO로 외피 처리된 1500/1800Vdc SOLAR 케이블
무산소 구리. RoHS 준수 XLPO
| 유형 | 단면 | 스트랜드 | 도체 | 도체 | 외부 | 정격 | 정격 | 무게 |
| 단면 | 설계 | 직경 | 저항 | 직경 | 전압 | 전류 | ||
| mm² | No.x ø (mm) | mm | Ω /km | mm | VAC/DC | A | Kg/km | |
| PV-1*1.5 mm² | 1.5 | 30x ø 0.25 | 1.6 | 13.5 | 4.8 | 1000/1800 | 30 | 35 |
| PV-1*2.5 mm² | 2.5 | 50x ø 0.25 | 2.0 | 8.21 | 5.3 | 1000/1800 | 41 | 50 |
| PV-1*4.0 mm² | 4.0 | 56x ø 0.3 | 2.6 | 5.09 | 6.1 | 1000/1800 | 55 | 70 |
| PV-1*6.0 mm² | 6.0 | 84x ø 0.3 | 3.3 | 3.39 | 7.1 | 1000/1800 | 70 | 95 |
커넥터
1. 커넥터는 내부 노브 타입의 리드 접촉 방식을 채택합니다.
2. 자동 잠금 기능으로 연결이 더 쉽고 안정적입니다.
3. 일반적인 형태는 대부분의 현장 설치에 적합합니다.
4. 빠르게 연결됩니다.
5. 방수 및 방진 기능이 있습니다.
6. 긴 수명.
| 정격 전압: | 1000v |
| 정격 전류: | 22A(2.5mm2) , 30A(4mm2,6mm2) |
| 시험 전압: | 6KV(50Hz) |
| 보호 등급: | IP67/IP2X |
| 절연 재료: | PC/PA/PPO/TPE |
| 접촉 재료: | 은도금 구리 |
| 작동 온도: | -40°C~+90°C |
| 안전 등급: | 2 |
| 난연 등급: | UL94-V0 |
| 플러그 커넥터의 접촉 저항: | ≤5mΩ |
| 삽입력: | ≤50N |
| 인출력: | ≥50N |
| 적합한 케이블: | 2.5mm2/4mm2/6mm2(AWG14/12/10) |
| 잠금 시스템: | 스냅 인 |
| 제품 번호. | DC-DC |
| 정격 전압 | TUV 1000V DC |
| 정격 전류 | 30A |
| 적합한 케이블 단면 | 2.5mm2 ~ 10.0mm2 / 14AWG ~ 8AWG |
| 단자 크기 | Φ4.0mm |
| 시험 전압 | DC 8KV 1분 |
| 오염 등급 | 2 |
| 보호 등급 | Class II |
| 단자 재료 | 주석 처리된 구리 |
| 접촉 저항 | ≤ 5mΩ |
| 절연 재료 | PPC |
| IP 등급 | IP67(IEC 60529) |
| 인발력 | ≥ 50N |
| 삽입력 | ≤ 50N |
| 시험 온도 | -40ºC~ +85ºC |
| 난연 등급 | UL94V - 0 |
조립 지침
자가 조립 시, 명시된 부품 및 도구 외의 것을 사용하거나 여기에 설명된 준비 및 조립 지침을 따르지 않으면 안전 및 기술 데이터 준수를 보장할 수 없습니다.
감전을 방지하기 위해 PV 커넥터는 조립 또는 분해하는 동안 전원 공급 장치에서 분리되어야 합니다.
최종 제품은 감전으로부터 보호해야 합니다.
부하 상태에서 플러그를 뽑기: PV 플러그 연결은 부하 상태에서 플러그를 뽑으면 안 됩니다. DC/AC 컨버터를 끄거나 AC 회로 차단기를 차단하여 무부하 상태로 만들 수 있습니다. 전압이 걸린 상태에서 플러그를 꽂고 뽑는 것은 허용됩니다.
분리된 커넥터는 밀봉 캡으로 먼지와 물로부터 보호해야 합니다.
플러그된 부품은 방수 IP67입니다.
장점:
• 간단하고 빠르고 안전하며 효과적인 현장 조립
• 독립적으로 개발, 혁신적인 디자인, 독립적인 지적 재산권 보유, 커넥터에 직접 적용 가능
• 높은 기계적 내구성
• 높은 전류 및 전압 처리: 30A, 1000VDC
• 낮은 과도 저항
• 혁신적인 밀봉, 방수, 방진 디자인: IP68
• 우수한 플라스틱 재료, UL 94-V0, 넓은 온도 범위: -40°c ~ 90°c, 장기간 야외 사용을 위한 내후성 및 UV 저항성
• TUV 승인
태양광 패널 케이블 연장 사진
FAQ:
1. 견적은 언제 받을 수 있습니까?
문의를 받은 후 24시간 이내에, 가격을 매우 급하게 받고 싶으시다면, 케이블에 대한 완전한 사양을 제공하기 위해 전화해 주십시오. 가격은 곧 계산될 것입니다.
2. 배송은 얼마나 걸립니까?
일반적으로 결제 후 3-4 영업일 이내이며, 주로 수량에 따라 다릅니다.
3. 지불 조건은 무엇입니까?
T/T(은행 송금), L/C를 받습니다.
4. 맞춤형 주문을 받으십니까?
예, 그렇습니다.
5. OEM & ODM을 제공하십니까?
예. OEM & ODM을 사용할 수 있습니다.
