제품 상세정보
원래 장소: 중국
브랜드 이름: Pntech
인증: TUV/CE/ISO9001
모델 번호: H1Z2Z2-K 1x4mm2
지불과 운송 용어
최소 주문 수량: 100m / 목록
가격: negotiable
포장 세부 사항: 목록 당 100m, 목록 당 250m, 목록 당 500m
배달 시간: 3-7days
지불 조건: L/C (신용장), 전신환
공급 능력: 일 당 70000m
상품 이름: |
하나의 핵 태양 케이블 4 밀리미터 |
키워드: |
핵심 태양 케이블을 골라내십시오 |
재킷 물자: |
XLPO |
전도체 물질: |
좌초 주석 도금 구리 |
케이블 OD: |
5.8 밀리미터 |
저항: |
≤5.09 (Ω/KM) |
색: |
검정/빨강 |
포장: |
목록 당 100m |
상품 이름: |
하나의 핵 태양 케이블 4 밀리미터 |
키워드: |
핵심 태양 케이블을 골라내십시오 |
재킷 물자: |
XLPO |
전도체 물질: |
좌초 주석 도금 구리 |
케이블 OD: |
5.8 밀리미터 |
저항: |
≤5.09 (Ω/KM) |
색: |
검정/빨강 |
포장: |
목록 당 100m |
H1Z2Z2-K EN50618 XLPO 단열재 광기전성이 하나의 핵 태양 케이블 4 밀리미터 PV
검고 빨간 H1Z2Z2-K 4mm2 하나의 핵 태양 케이블 TUV의 장점
고전압과 높은 상술 태양 전지판을 위한 하나의 핵 4 밀리미터 케이블이 설치하고, 길게 이어집니다. 최고 1500v까지 DC와 55A를 할 수 있습니다. 두배는 인스크레이트와 TUV, CE와 MCS가 찬성했습니다. 일반적으로 ON 전력망 인버터 시스템에 쓰였습니다.
이 상품의 전기적이고 차원 특성은 지앙난 케이블 시험소에 있는 기술적이고 양질 보험 부서에 의해 측정됩니다. 도체 저항, 건설 품질 (제작), 치수 일관성과 다른 매개 변수와 관련한 케이블 성능은 간행된 표준에 검증되고 승인받습니다
| 타입 | 횡단면 | 가닥 디자인 | 도체 직경 | 도체 저항 | 외경 | 정격 전압 | 정격 전류 |
| H1Z2Z2-K 1x2.5mm2 | 2.5mm2 | 36x φ0.285mm | 2.0 밀리미터 | 8.21 Ω/km | 5.4 밀리미터 | 1500VDC | 50A |
| H1Z2Z2-K 1x4mm2 | 4mm2 | 56x φ0.285mm | 2.6 밀리미터 | 5.09 Ω/km | 5.9 밀리미터 | 1500VDC | 70A |
| H1Z2Z2-K 1x6mm2 | 6mm2 | 78x φ0.285mm | 3.3 밀리미터 | 3.52 Ω/km | 6.7 밀리미터 | 1500VDC | 95A |
| H1Z2Z2-K 1x10mm2 | 10mm2 | 80x φ0.4mm | 4.4 밀리미터 | 1.95 Ω/km | 7.4 밀리미터 | 1500VDC | 98A |
| H1Z2Z2-K 1x16mm2 | 16mm2 | 120x φ0.4mm | 5.2 밀리미터 | 1.24 Ω/km | 9.2 밀리미터 | 1500VDC | 132A |
애플리케이션 :
발전 동안 태양 전지판과 배선의 관련 성분, 특히 야외인 것 적합한 연결에 적용되었습니다 . 저발연 무할로겐 화염 지연제 물질, 상위 등급, 더 안전성을 사용하는 태양광, 반노화에 대한 저항 .
탁월한 장점 :
1. 듀얼 벽체 단열.교차 결합된 전자빔
2. U.V, 오일, 그리스, 산소와 오존에 대한 우수한 저항성
3. 우수한 마찰강도
4. 무독성, 난연제, 낮은 유독성
5. 우수한 신축성과 성능을 벗기는 것
6. 고 전류 케어링 성능
7. TUV는 찬성했습니다
| 이름 | PV 케이블 |
| 제품 설명 | 넓게 실내이고 야외 태양열 시설, 전기적 설치, 실내이고 야외이, 폭발 경향 분야, 공장, 산업적이고 애그리컬쳐 인터스트리에 사용했습니다. |
| 제품 특징 | 할로겐, 좋은 추운, 자외선, 오존층 - 반대자와 날 - 반대자 없는 저발연. |
| 난연제, 절삭력과 관입 저항. | |
| 케이블 보호 외장 레벨 II 수준. | |
| 전기 절연체로서 150 Ｃ 광기전성 케이블 복사와 함께, 무독성 난연제는 주원료로서 가는 헹징 수지를 무할로겐, 논-톡식 변성 폴리에틸렌이고 무할로겐, 논-톡식, 난연제, 열 안정기가 비료와 같은 연무제, 방부제를 제거하고 할로겐, 중금속류, 인을 포함하지 않는다고 덧붙입니다. | |
| 그것은 ROHS에 따르고 절연 저항이 몰입 뒤에 작습니다. | |
| 전기적입니다 | 1. DC 저항 : 20 Ｃ 도전성 와이어 핵심 DC 저항에 있는 완성된 케이블은 5.09 Ω/km보다 더 크지 않습니다 |
| 2. 절연 저항 : 20 Ｃ에 있는 케이블의 끝난 절연 저항 어야 하 적어도 1014년 Ω. 90 Ｃ에 있는 완성된 케이블 절연 저항인 Cm은 1011년 Ω보다 못하진 않습니다. Cm | |
| 3. 외장 표면 저항 : 완성된 케이블 외장 표면의 저항은 109 Ω보다 못하진 않아야 합니다. | |
| 케이블 구조 | 관리인 : 주석 도금 구리는 2.5, 4, 6, 10, 16 밀리미터에게 ^ 2 PV1을 전송합니다 - Ｆ |
| 25, 16과 10, 6, 4, 2 밀리미터 ^ 2 PV는 전보를 칩니다 | |
| 단열재 : 저발연과 할로겐 물질과 > 0.5 밀리미터 두께와 지정 고객의 지정 한계. | |
| 덮개 : 저발연과 할로겐 방임 소재 thickness > 0.5 밀리미터. | |
| 상세 매개 변수 | 대기 온도 : - 40 Ｃ ~ + 90 Ｃ |
| 관리인의 가장 높은 온도 : 120 Ｃ (짧은 회로 온도 200 Ｃ에 5 Ｓ를 허락하세요) | |
| 제한된 전압 : AC0.6/1kv dc1.8kv. |
(우리는 또한 듀얼 코어와 더불어, 2.5mm2, 6mm2 10mm2와 16mm2의 하나의 핵을 생산합니다,
필요한 경우 직접적으로 나와 협의하세요)

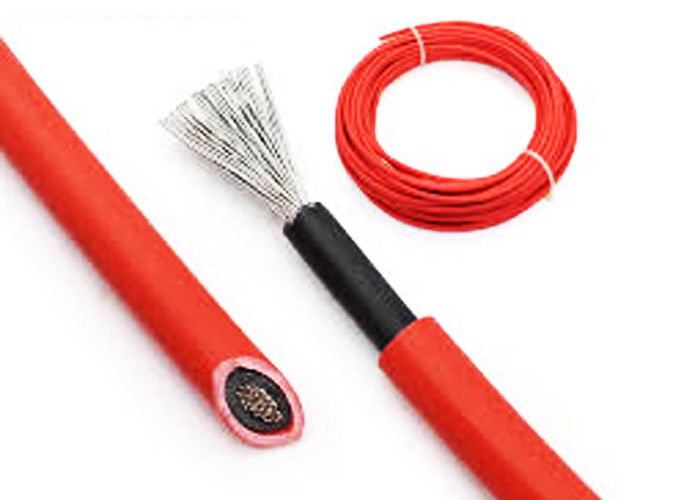

4 밀리미터 하나의 핵 태양 케이블의 그림
