제품 상세정보
원래 장소: 중국
인증: TUV/CE/ISO9001
모델 번호: PV1-F 1x4mm2
지불과 운송 용어
최소 주문 수량: 100m
가격: negotiable
포장 세부 사항: 판지 당 250m/roll 100m/roll 500m
배달 시간: 3-10days
지불 조건: L/C, T/T
공급 능력: 일 당 70000m
제품 이름: |
DC 태양 케이블 4mm2 |
전압: |
600/1000V AC 1800V DC |
구조: |
56/0.3mm |
색상: |
검정 또는 빨강 |
케이블 OD: |
6.1 밀리미터 |
포장: |
250m/롤 100m/롤 |
제품 이름: |
DC 태양 케이블 4mm2 |
전압: |
600/1000V AC 1800V DC |
구조: |
56/0.3mm |
색상: |
검정 또는 빨강 |
케이블 OD: |
6.1 밀리미터 |
포장: |
250m/롤 100m/롤 |
DC 태양광 케이블 55A UV 오존 저항 TUV 테스트 XLPE 절연 태양광 시스템
사양
이 제품은 2 PfG 1169/08.2007에 따라 제조되었습니다. 태양광 케이블 표준의 요구 사항을 충족하며, 당사 제품은 TUV 인증서를 보유하고 있습니다.
이 제품의 전기적 및 치수적 특성은 JiangNan Cables 연구소의 기술 및 품질 보증 부서에서 측정됩니다. 도체 저항, 구조 품질(작업성), 치수 일관성 및 기타 매개변수와 관련한 케이블 성능은 게시된 표준에 따라 검증되고 승인됩니다.
| 크기 | 단면 | 도체 구조 | 외경 | 최대 DC | 정격 | 정격 |
| 20℃에서의 저항 | 전압 | 전류 | ||||
| mm² | mm | mm | Ω/km | V DC | A | |
| 1 x 2.5mm² | 2.5mm² | 49 x ∅0.25 | 4.9 | 8.06 | 1000/1500 | 30A |
| 1 x 4.0mm² | 4.0mm² | 56 x ∅0.285 | 5.1 | 4.97 | 1000/1500 | 50A |
| 1 x 6.0mm² | 6.0mm² | 84 x ∅0.30 | 6.1 | 3.52 | 1000/1500 | 70A |
| 1 x 10.0mm² | 10.0mm² | 80 x ∅0.40 | 7.2 | 2.12 | 1000/1500 | 95A |
응용 분야 :
발전용 태양광 패널 및 관련 배선, 연결 부품에 적용되며, 특히 실외에 적합합니다. 햇빛 저항, 노화 방지, 저연 할로겐 프리 난연성 재료 사용, 더 높은 등급, 더 안전합니다.
| 이름 | PV 케이블 |
| 제품 설명 | 실내 및 실외 태양광 설치, 전기 설치, 실내 및 실외, 폭발 위험 지역, 공장, 산업 및 농업 산업에서 널리 사용됩니다. |
| 제품 특징 | 저연 할로겐 프리, 우수한 내한성, 자외선 저항, 오존 저항 및 내후성. |
| 난연성, 절단 저항 및 관통 저항. | |
| 케이블 보호 수준 Ⅱ 수준. | |
| 150℃ 태양광 케이블 방사선을 절연 재료로 사용하고, 할로겐 프리 난연제는 할로겐 프리, 무독성 변성 폴리에틸렌 얇은 헝징 수지를 주 원료로 사용하며, 할로겐 프리, 무독성, 난연제, 열 안정제, 연기 제거제, 방부제, 비료 등을 첨가하여 할로겐, 중금속, 인을 포함하지 않습니다. | |
| ROHS를 준수하며, 침수 후 절연 저항이 작습니다. | |
| 전기적 특성 | 1. DC 저항: 20℃에서 완성된 케이블의 도체 코어 DC 저항은 5.09 Ω/km를 초과하지 않습니다. |
| 2. 절연 저항: 20℃에서 완성된 케이블의 절연 저항은 1014 Ω. Cm 이상이어야 하며, 90℃에서 완성된 케이블의 절연 저항은 1011 Ω. Cm 이상이어야 합니다. | |
| 3. 피복 표면 저항: 완성된 케이블 피복 표면의 저항은 109 Ω 이상이어야 합니다. | |
| 케이블 구조 | 도체: 주석 도금 구리선 2.5, 4, 6, 10, 16 mm2 PV1 - F |
| 25, 16 및 10, 6, 4, 2.5 mm2 PV 전선 | |
| 절연: > 0.5mm 두께의 저연 및 할로겐 재료로, 고객의 지정된 한계를 충족합니다. | |
| 피복: 저연 및 할로겐 프리 재료 두께 > 0.5mm. | |
| 상세 매개변수 | 주위 온도: - 40℃ ~ + 90℃ |
| 도체의 최고 온도: 120℃ (단락 온도 200℃에서 5초 허용) | |
| 제한 전압: AC0.6/1kv dc1.8kv. |
(2.5mm2, 6mm2, 10mm2 및 16mm2의 단심선과 이중심선도 생산합니다.
필요한 경우 직접 문의하십시오)

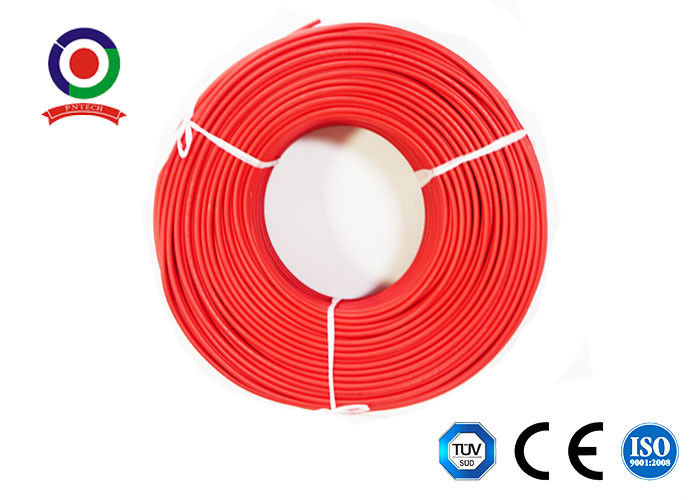

DC 태양광 케이블 4mm2 사진
