제품 상세정보
원래 장소: 중국
브랜드 이름: Pntech
인증: ISO9001/TUV/CE
모델 번호: H1Z2Z2-K 1x6mm2
지불과 운송 용어
최소 주문 수량: 100m
가격: negotiable
포장 세부 사항: 100m/roll, 250m/roll, 판지 당 500m
배달 시간: 3-10days
지불 조건: L/C, T/T
공급 능력: 일 당 70000m
제품 이름: |
6mm 태양 pv 케이블 |
직류 전압: |
1800V |
지휘자: |
주석으로 입힌 구리 |
케이블 OD: |
6.5mm |
포장: |
200m/roll |
색깔: |
빨강/검정 |
제품 이름: |
6mm 태양 pv 케이블 |
직류 전압: |
1800V |
지휘자: |
주석으로 입힌 구리 |
케이블 OD: |
6.5mm |
포장: |
200m/roll |
색깔: |
빨강/검정 |
H1z2z2-K TUV 증명서 단 하나 핵심 1X6mm 태양 pv 케이블은 구리 두 배 XLPE를 주석으로 입혔습니다
제품 설명
PV 광전지 케이블 DC 태양 에너지 CableTechnical 특성:
일 전압: AC: 600/1000V DC: 900/1800V
Maxium 전압: 1.8KV
시험 전압: 6.5kV AC
작동 온도: - 40-90 o C
구부리는 Radiu:
조정: 4개의 x 전반적인 직경
구부리는: 5개의 x 전반적인 직경
최대. 지휘자 온도: 120o C
최대 단락. 지휘자 온도: 250°C
절연 저항: 10 MΩ x km
기술적인 자료
지휘자: 좌초된 주석으로 입힌 구리
IEC 60228 종류 5를 참조하십시오
안 절연제: XLPE
외부 재킷: XLPE
색깔: 검정과 빨강
| 생산품 부호 수 | 크기 (mm2) | 지휘자 dia. N/mm | 절연제 dia. (mm) | 명목상 재킷 dia. (mm) | 순수한 Weight/1000 미터 (kg) |
| PV1-F 1x1.5mm2 | 1.5 | 30/0.25 | 3.1 | 4.7 | 39 |
| PV1-F 1x2.5mm2 | 2.5 | 49/0.25 | 3.6 | 5.3 | 48 |
| PV1-F 1x4mm2 | 4 | 56/0.285 | 4.1 | 5.8 | 68 |
| PV1-F 1x6mm2 | 6 | 84/0.285 | 4.7 | 6.4 | 88 |
| PV1-F 1x10mm2 | 10 | 80/0.40 | 5.6 | 7.5 | 132 |
| PV1-F 1x16mm2 | 16 | 126/0.40 | 7.55 | 10.2 | 205 |
신청:
, 옥외를 위해 적당한 연결 배선의 발전 그리고 관련 성분을 위한 태양 전지판에게 적용하는, 특히. , 낮은 연기 할로겐 자유로운 방연제 물자를 사용하는, 고급 노화 방지, 햇빛에 저항 안전 더.
| 이름 | PV 케이블 |
| 제품 설명 | 실내와 옥외 태양 임명, 전기 임명의, 실내 및 옥외, 폭발 수그린 지역, 공장의, 산업 및 농업 공업에서 널리 이용되는. |
| 제품 성능 | 할로겐, 좋은 감기, 자외선, 저항하고는 날씨 저항하는 오존 없는 낮은 연기 - -. |
| 방연제, 저항과 침투 저항 삭감. | |
| 케이블 보호 수준 Ⅱ 수준. | |
| 150의 ℃ 절연재로 광전지 케이블 방사선으로, 할로겐 자유로운 방연제는 주요 원료가, 할로겐 자유로운, 비독성, 방연제 추가하기 때문에 약하게 수지, 열 안정제를 hengjing 할로겐 자유로운, 비독성 변경한 폴리에틸렌, 삭제합니다 연기 대리인, 부식방지제를 비료와 같은 포함하지 않습니다 할로겐, 중금속, 인을입니다. | |
| 그것은 ROHS에 따르고, 절연 저항은 침수 후에 작습니다. | |
| 전기 | 1. dc 저항: 20의 ℃ 전도성 철사 핵심 dc 저항에 완성되는 케이블은 5.09 Ω/km보다 더 중대하지 않습니다 |
| 2. 절연 저항: 20 ℃에 케이블의 완성되는 절연 저항은 1014 이하가 Ω. Cm가, 90 ℃에 완성되는 케이블 절연 저항 이하 1011 Ω. Cm 아니다 일 것이지 않습니다 | |
| 3. 칼집 표면 저항: 완성되는 케이블 칼집 표면의 저항은 109 Ω 이하 아닙니다이어야 합니다. | |
| 케이블 구조 | 지휘자: 주석으로 입힌 구리 철사 2.5, 4,6,10,16 mm2 PV1 - F |
| 25,16와 10의 6,4,2.5 mm2 PV 철사 | |
| 절연제: > 0.5mm는 두껍게 낮은 연기와 할로겐 물자에, 그리고 고객의 지정 한계를 만납니다. | |
| 칼집: 낮은 연기와 할로겐 자유로운 물자 간격 > 0.5mm. | |
| 상세한 모수 | 주위 온도: - 40 ℃ ~ + 90 ℃ |
| 지휘자의 가장 높은 온도: 120 ℃ (단락 온도 200 ℃에 있는 5개 s를 허용하십시오) | |
| 한정된 전압: AC0.6/1kv dc1.8kv. |
(우리는 또한 2.5mm2의 단 하나 핵심을, 6mm2, 10mm2 및 16mm2, 뿐 아니라 이중 핵심 일으킵니다,
저를 필요하다면 직접 상담하십시오)

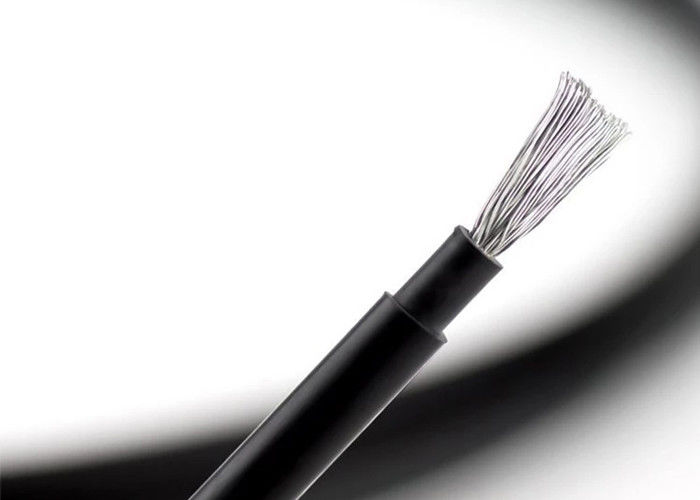

6mm 태양 pv 케이블의 그림
