제품 상세정보
원래 장소: 중국
인증: ISO9001/TUV/CE
모델 번호: PV1-F 1x6sqmm
지불과 운송 용어
최소 주문 수량: 200m
가격: negotiable
포장 세부 사항: 목록 당 200m, 판지 당 400m
배달 시간: 3-10days
지불 조건: L/C, T/T
공급 능력: 일 당 70000m
제품 이름: |
태양 피프 케이블 |
재료: |
xlpe |
애플리케이션: |
발전소 |
색상: |
검정 또는 빨강 |
무게: |
95 킬로그램 / 킬로미터 |
포장: |
명부 당 200m |
제품 이름: |
태양 피프 케이블 |
재료: |
xlpe |
애플리케이션: |
발전소 |
색상: |
검정 또는 빨강 |
무게: |
95 킬로그램 / 킬로미터 |
포장: |
명부 당 200m |
TUV En50618 1500V DC H1Z2Z2-K 6sqmm 태양광 발전소용 태양광 PV 케이블
사양
케이블 시스템 설계자는 설치 조건의 모든 감쇠를 고려하여 케이블 크기를 선택하여
예상치 못한 상황과 향후 과부하 가능성에 충분한 여유를 확보합니다. 따라서 일반(90 C)LT XLPE
케이블의 경우 케이블 시스템 설계자는 케이블을 최대 75 C까지, 어쩌면 최대 80 C의 작동 온도로 로드하는 경향이 있으며
여유 공간으로 균형을 유지합니다. 태양광 발전 설비는 일반적으로 높은 주변 지역에서 이루어집니다.
| 유형 | 단면 | 스트랜드 디자인 | 도체 직경 | 도체 저항 | 외경 | 정격 전압 | 정격 전류 |
| H1Z2Z2-K 1x2.5mm2 | 2.5mm2 | 36x φ0.285mm | 2.0mm | 8.21 Ω/km | 5.0mm | 1500VDC | 50A |
| H1Z2Z2-K 1x4mm2 | 4mm2 | 56x φ0.285mm | 2.6mm | 5.09 Ω/km | 5.5mm | 1500VDC | 70A |
| H1Z2Z2-K 1x6mm2 | 6mm2 | 78x φ0.285mm | 3.3mm | 3.52 Ω/km | 6.1mm | 1500VDC | 95A |
| H1Z2Z2-K 1x10mm2 | 10mm2 | 80x φ0.4mm | 4.4mm | 1.95 Ω/km | 7.2mm | 1500VDC | 98A |
| H1Z2Z2-K 1x16mm2 | 16mm2 | 120x φ0.4mm | 5.2mm | 1.24 Ω/km | 8.2mm | 1500VDC | 132A |
응용 분야:
발전용 태양광 패널 및 배선, 연결 관련 부품에 적용되며, 특히 실외에 적합합니다. 햇빛, 노화 방지, 저연 할로겐 프리 난연성 재료 사용, 더 높은 등급, 더 안전.
| 이름 | PV 케이블 |
| 제품 설명 | 실내 및 실외 태양광 발전 설비, 전기 설비, 실내 및 실외, 폭발 위험 지역, 공장, 산업 및 농업 분야에서 널리 사용됩니다. |
| 제품 특징 | 저연 할로겐 프리, 우수한 내한성, 자외선, 오존 저항성 및 내후성. |
| 난연성, 절단 저항 및 관통 저항. | |
| 케이블 보호 수준 Ⅰ 수준. | |
| 150 ℃ 태양광 케이블 방사선을 절연 재료로 사용하고, 할로겐 프리 난연제는 할로겐 프리, 무독성 변성 폴리에틸렌 얇은 헝징 수지를 주원료로 사용하며, 할로겐 프리, 무독성, 난연제, 열 안정제, 연기 제거제, 방부제, 비료 등을 첨가하여 할로겐, 중금속, 인을 포함하지 않습니다. | |
| ROHS를 준수하며, 침수 후 절연 저항이 작습니다. | |
| 전기적 특성 | 1. 직류 저항: 20 ℃에서 완성된 케이블의 전도성 와이어 코어 직류 저항은 5.09 Ω/km를 초과하지 않습니다. |
| 2. 절연 저항: 20 ℃에서 완성된 케이블의 절연 저항은 1014 Ω. Cm 이상이어야 하며, 90 ℃에서 완성된 케이블의 절연 저항은 1011 Ω. Cm 이상입니다. | |
| 3. 피복 표면 저항: 완성된 케이블 피복 표면의 저항은 109 Ω 이상이어야 합니다. | |
| 케이블 구조 | 도체: 주석 도금 구리선 2.5, 4,6,10,16 mm2 PV1 - F |
| 25,16 및 10, 6,4,2.5 mm2 PV 와이어 | |
| 절연: > 0.5mm 두께의 저연 할로겐 재료로 고객의 지정된 제한을 충족합니다. | |
| 피복: 저연 할로겐 프리 재료 두께 > 0.5mm. | |
| 상세 매개변수 | 주변 온도: - 40 ℃ ~ + 90 ℃ |
| 도체의 최고 온도: 120 ℃ (단락 온도 200 ℃에서 5초 허용) | |
| 제한 전압: AC0.6/1kv dc1.8kv. |
(2.5mm2, 4mm2,10mm2 및 16mm2의 단일 코어와 이중 코어도 생산합니다.
필요한 경우 직접 문의하십시오)
FAQ:
1. 견적은 언제 받을 수 있습니까?
문의를 받은 후 24시간 이내에 가격을 받으시려면, 케이블에 대한 완전한 사양을 제공하기 위해 전화해 주십시오. 가격은 곧 계산됩니다.
2. 배송은 얼마나 걸립니까?
일반적으로 결제 후 3-4 영업일 이내이며, 주로 수량에 따라 다릅니다.
3. 지불 조건은 무엇입니까?
T/T(은행 송금), L/C를 받습니다.
4. 맞춤형 주문을 받으십니까?
예, 그렇습니다.
5. OEM 및 ODM을 제공하십니까?
예. OEM 및 ODM을 사용할 수 있습니다.

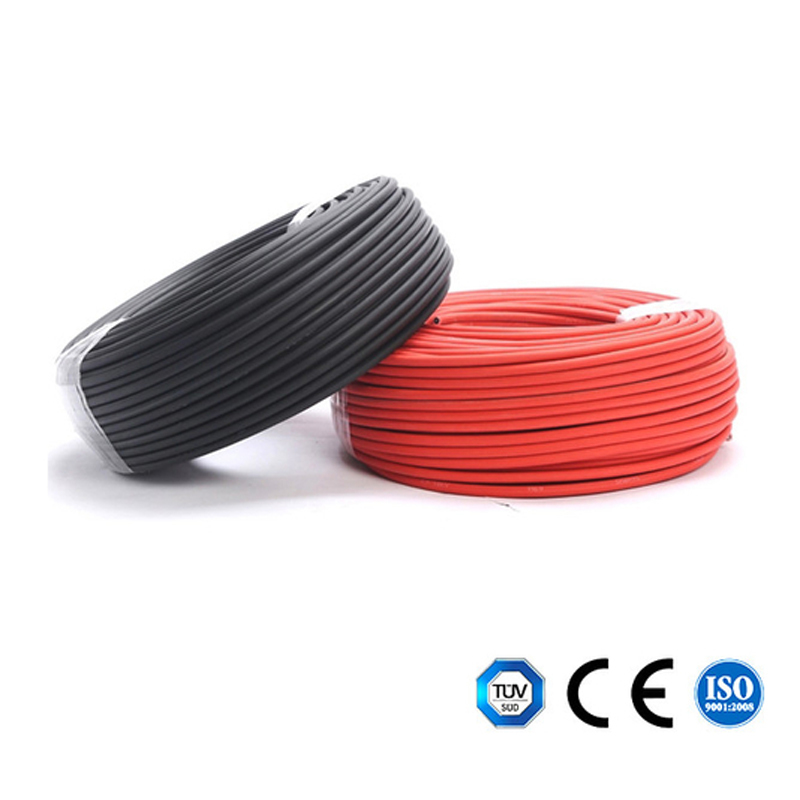

DC 태양광 pv 케이블 6mm2 사진
